Proyecto de construcción de aparcamiento público, zona de juegos, glorieta de acceso y señalización viaria en el barrio de Oñón – EDUSI



estado actual aparcamiento oñon1.- ANTECEDENTES

La Explanada que da forma al aparcamiento de Oñón en la actualidad, se encuentra ubicada en la zona Norte del casco Urbano. Linda al Sur con la Calle Sacramento Gutierrez Concha,  al Este con el río San Juan y Al Norte  y al Oeste con la calle Numa Guilhou, por donde tiene su único acceso.

En Diciembre de 2013 se recibe orden del Sr. Alcade para realizar una valoración previa que permita determinar el coste de varias actuaciones de mejora del firme en distintas zonas del casco Urbano de Mieres, dentro de estas se encontraba el aparcamiento de Oñón.

En Febrero de 2015 se recibe orden de la Alcaldía municipal para realizar el proyecto de obra definitivo para la pavimentación del parking, al que se incorporan , posteriormente, la ejecución de una zona de juegos de mayores entre este y el paseo fluvial de Oñón , la ejecución de una rotonda de acceso que distribuya el trafico desde las calles avenida de Mejico y Numa Guilhou, la creación de una red de alumbrado tanto para la superficie destinada a aparcamiento como para la calle Sacramento Gutierrez Cocha y la reordenación viaria de todo el entorno.

En Marzo de 2015 se obtiene el visto bueno por parte de SOGEPSA para la ejecución de las obra de acuerdo con las condiciones establecidas en convenio redactado al efecto. Durante el mismo mes de Marzo, se transmite, desde el equipo de gobierno a la dirección de obras municipales la intención de incluir en el proyecto el asfaltado de la explanada situada en la zona trasera del polideportivo de Oñón. Esta actuación se recoge finalmente en el presente proyecto.

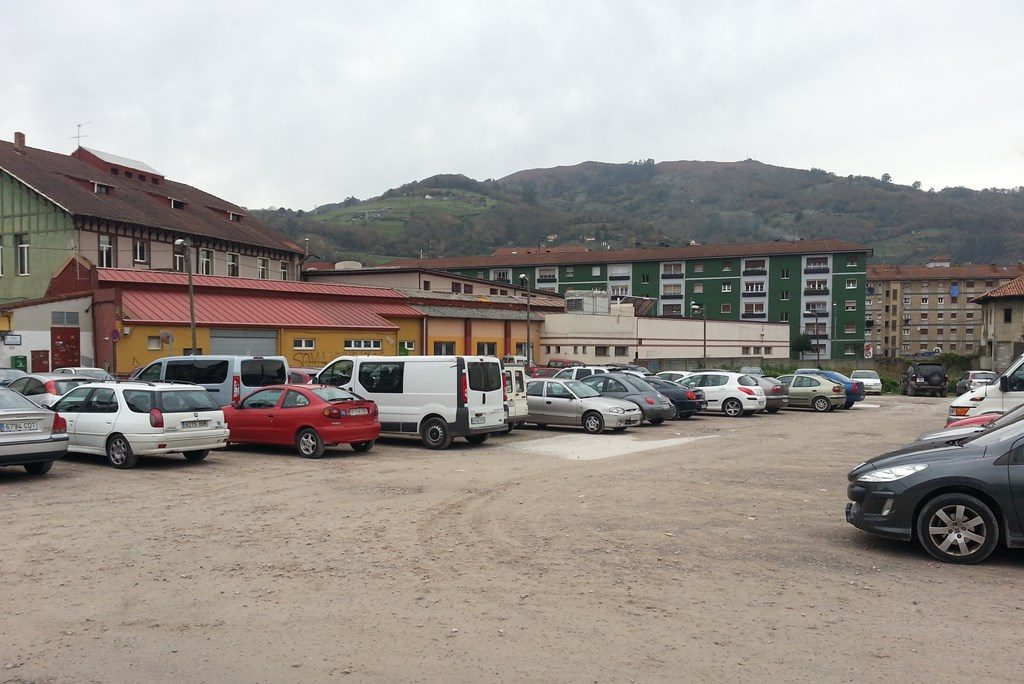

2.- ESTADO ACTUAL

El aparcamiento de Oñón está formado en la actualidad por una explanada de material granular con una superficie total aproximada de 6.500m2. La asusencia de una capa superficial de M.B.C junto con el intenso tráfico y la ausencia de pendientes adecuadas y una red de evacuación de pluviales hace que, a pesar de las continuas labores de mantenimiento,  la presencia de baches de grandes dimensiones sea la norma, especialmente en la zona más próxima a la entrada.

El aparcamiento carece de una instalación de alumbrado público, no es accesible desde las calles Sacramento Gutierrez Concha, Antonio Machado y Escuela de Capataces, carece de un vial de distribución interior, de cualquier tipo de señalización para la ordenación del tráfico y de marcas de delimitación de las plazas de estacionamiento.

La geometría del acceso al aparcamiento desde las calles Numa Guilhou y Av. de Méjico ralentiza el transito en esta zona de ciudad e impide la doble circulación en el tramo de Numa Guilhou comprendido entre S. Gutiérrez Concha y Av de Méjico.

El límite Oeste del mismo no presenta una alineación recta sino que está delimitado de manera caótica, presentando en la zona más próxima a la calle Sacramento Gutierrez Concha  un desnivel pronunciado que carece de cualquier tipo de protección. El linde Este del mismo, aunque más uniforme, no cuenta con una equidistancia constante entre el borde del cauce y las plazas de aparcamiento. La zona comprendida entre el cerramiento Oeste del Polideportivo de Oñón y el río se encuentra en muy malas condiciones, con abundante presencia de baches y material granular disgregado.



3.- OBJETO DEL PROYECTOplano web proyecto oñon

El objeto del proyecto no es otro que el acondicionamiento de un aparcamiento público en la actual explanada de Oñón y la zona trasera del polideportivo del mismo nombre, la instalación de un sistema de alumbrado mediante luminarias LED y una mejora de la ordenación de la circunvalación viaria en todo el área de influencia del mismo, para lo que se realizará una nueva glorieta en la intersección formada por las calles Av. De Mejico-N.Guilhou, se crea un nuevo acceso desde Escuela de Capataces al Parking y se rediseña la señalación viaria de todos los accesos al nuevo equipamiento.

También se creará una nueva zona de juegos de mayores en el espacio, ahora sin uso, ubicado en el limite del parking con el paseo fluvial y la calle Sacramento Gutierrez Concha, a la vez que se mejora el alumbrado público de esta.

Por ultimo se dotará al paseo de dos pequeñas zonas verdes y se cerrarán las fincas , de propiedad municipal, que lindan con la explanada por su viento Oeste.

El grado de definición que se da en el proyecto, dentro de la Memoria, Planos, Pliego de condiciones técnicas y los presupuestos es el suficiente para ejecutar las obras en él definidas.



4.- RESUMEN DE DATOS ESTADÍSTICOS

  • Superficie Actual: 500m2
  • Superficie resultante: 670m2
  • Numero de plazas Proyectadas: >300Uds
  • Sistema de Alumbrado: LED
  • Nuevos Puntos de Luz Instalados: 37Uds
  • Consumo total del sistema de Alumbrado: 067W
  • Ml de señalización viaria empleados: 400m
  • Ml de nuevos Viales: 550m



5.- DESCRIPCIÓN DE LAS OBRAS

Los trabajos comenzarán con la redacción por parte del contratista de el plan de Seguridad y Salud de la obra y el estudio de Gestión de residuos, que serán aprobados por la Dirección de obra antes del inicio de la labores de campo. Como primera actuación el adjudicatario deberá instalar y/o proporcionar toda la formación y equipos necesarios para la ejecución de la obra en condiciones adecuadas de seguridad, debiendo notificar a la delegación provincial de trabajo el comienzo de las actividades.

Las obras comenzarán con el desbroce, limpieza  y perfilado superficial de toda la superficie de terreno del sector Sur Oeste (parcelas de los antiguos Chales de Hunosa, ahora  propiedad del Ayuntamiento) y posterior carga y transporte al vertedero del material.

Se realizará el corte, demolición y levantado de pavimento de M.B.C del aglomerado del paseo fluvial que exceda la medida de 2,5m de ancho libre de manera que todo el paseo cuente con un ancho constante.

A lo largo de todo el linde Oeste se realizará una excavación en zanja con agotamiento de agua donde se instalará una nueva red de drenaje de aguas pluviales enterrada y otra en superficie que junto con una pendiente adecuada de la nueva capa base posibilitará la evacuación de las aguas de lluvia. Esta red estará formada por:

  • Un colector de saneamiento enterrado de PVC color teja y rigidez 6 kN/m2; con un diámetro 315 mm. y con unión por junta elástica. Colocado en zanja, sobre una cama de gravilla 6-12. debidamente compactada y nivelada, relleno lateralmente y superiormente hasta 10 cm. por encima de la generatriz con la misma gravilla; compactando ésta con especial cuidado hasta los riñones.
  • Varias unidades de sumidero sifónico ejecutado s/planos con alzados de fabrica de ladrillo de 1/2 pie sobre solera  de hormigon tipo HM-20/P/40-I, constituido por  dos cámaras una de dimensiones interiores 600×300 y la otra de 400 x 400 separadas por un tabique de hormigón HM-20/P/40/I, con marco y rejilla de fundición abisagrada anti vandálica en “V” embebida en caz prefabricado de fundición nodular reforzada  EN-124 C-250 y tapa de 400 x 400 mm también de fundición nodular EN-124-250.
  • Un caz prefabricado tipo R-30 en superficie , prefabricado de hormigón HM-20 doble capa, de sección triangular 30×13-10 y 88, sobre el que encajará la tapa de la rejilla de cada uno de los sumideros.

plano web aparcamiento de oñónUna vez extendida la canalización se procederá al acondicionamiento del punto de vertido, con la formación de una boca de salida en el muro de cauce del río, retirada y posterior recolocación de la barandilla del paseo y picado y reposición de las capas de acabado existentes.

Concluidas las obras de la red de drenaje se procederá al relleno, extendido y apisonado de zahorras a cielo abierto, en tongadas de 30 cm. de espesor máximo, hasta conseguir un grado de compactación del 95% del proctor normal, en toda la zona de relleno marcada de las parcelas municipales indicadas en planos , en la zona del polideportivo de Oñón y ,en la parte proporcional (25%), en regularización de pendientes y nivelado prevista en el presupuesto para el total de la explanada del aparcamiento.

Con objeto de proteger a los vehículos del desnivel resultante y concluido el relleno del sector indicado en los planos se colocará un murete de sostenimiento de de escollera de 1.000 kg en remate de talud sobre la que se ejecutará un zuncho de hormigón de 20x30cm de espesor sobre el que se asentarán una banda bionda y un cierre tipo Hércules.

Para finalizar las labores preparatorias se retiraran las luminarias y poste existentes en la calle Sacramento Gutierrez Concha y se desplazarán los postes de la calle Numa Guilhou tipo SIDNEY afectados por las obras  hasta su nuevo punto de ubicación donde deberá realizarse una nueva zapata y una nueva conexión de las mismas a red.

En el entorno de la nueva rotonda del cruce de Av de Mejico con C. Numa Guilhou será necesario levantar con compresor parte del solado de aceras y el bordillo de fábrica de hormigón existentes de manera que se dote a los nuevos viales de ancho suficiente par la circulación en dos carriles.



Las aceras presentes en la actual entrada al parking no se repondrán pero si se repondrán las del vértice Noroeste de la rotonda que estarán formadas por:

  • Pavimento de baldosa hidráulica de color, textura y dimensión unitaria a elegir por la dirección de obra, sobre solera de hormigón H-125/40 y 15 cm. de espesor, sentada con mortero 1/4 de cemento de 3cm de espesor.
  • Bordillo de hormigón bicapa, de color gris, achaflanado, de 12 y 15 cm. de bases superior e inferior y 25 cm. de altura, colocado sobre solera de hormigón HM-20/P/20/I, de 10 cm. de espesor, rejuntado.



El mismo tipo de bordillo se empleará para delimitar el paseo del río, las nuevas zonas verdes y la nueva zona de juegos de mayores.

La nueva red de alumbrado público será de tipo LED y dará servicio tanto al aparcamiento como a la calla Sacramento Gutierrez Concha. Esta estará formada por:

Báculos troncocónicos de 9 m. de altura y 1,5 m. de brazo que será doble o sencillo según la zona, todos ellos estarán provistos de caja de conexión y protección, conductor interior para 0,6/1 kV, pica de tierra, arqueta de paso y derivación       de 0,40 cm. de ancho, 0,40 cm. de largo y 0,60 cm. de profundidad, provista de cerco y tapa de hierro fundido.

Las luminarias que irán montadas en cada báculo serán de dos tipos en función de su potencia y flujo lumínico:

  • Luminaria tipo LUX MAY ZAPHHRYS 108W 8600LUM0W LED de doble nivel temperatura de color 4500K, regulable 0-90º con equipo de control electrónico regulable
  • Luminaria tipo LUX MAY ZAPHHRYS 138W 8600LUM0W LED de doble nivel temperatura de color 4500K, regulable 0-90º con equipo de control electrónico regulable



La Línea de alimentación del alumbrado público estará formada por conductores de cobre 4×6 mm2 con aislamiento tipo RV-0,6/1 kV y cable para red equipotencial tipo VV-750 y conductor de línea de mando RV 0,6/1kV 2×2,5mm2 con sistema de doble nivel activado por NO TENSION, canalizados bajo tubo de PVC de D=80 mm. en montaje enterrado en zanja de dimensiones 0,40 cm. de ancho por 0,60 cm. de profundidad.

La nueva red de alumbrado se conectará al cuadro existente en la calle Numa Guilhou, en las proximidades del Colegio Santiago Apostol, debiendo instalarse en este los elementos de protección, mando y sistema de doble nivel adecuados.

Finalizadas las tareas de montaje e instalación de la red de alumbrado se realizará la oportuna inspección por un OCA, se emitirá el certificado de la instalación y se realizarán los planos finales de la misma que deberán ser entregados a la D.O municipal.

En algún momento intermedio de la ejecución de la obra y, siempre antes de proceder al asfaltado, se retirará el cierre de Rollizo de la Calle S. Gutiérrez Concha, debiendo lijarse y barnizarse en taller para su posterior recolocación una vez terminada la señalización viaria del aparcamiento.

La nueva rotonda contará con un diámetro de 11m, circulación en doble carril, toma eléctrica, de agua, base de gravilla drenante, geotextil, capa de tierra vegetal y superficie ajardinada ornamental sobre elevada a base de corteza de pino, marmolina y plantación de ciclamenes y brezo.

El perímetro de la misma estará formado por un bordillo achaflanado de 20 de base con 20 y 30cm de altura en cada cara colocado sobre una  solera de hormigón HM-20/P/20/I, de 10 cm. de espesor.

Una vez terminada la colocación de bordillos,  la extensión de todas las redes de servicios, reposiciones de aceras y formación de rotonda se procederá al nivelado y refino final de la superficie de asiento  y el extendido de una capa de aglomerado de 7 cm de espesor medio de mezcla bituminosa en caliente tipo AC16 surf D8,  previo riegos de adherencia  e imprimación en obra que habrá de ser extendido y nivelado con extendedora.

Sobre la capa de MBC se realizará la señalización viaria de los tramos de calles Sacramento Gutierrez Concha, Numa Guilhou y Av de Méjico indicados en los planos así como de la explanada principal. Para ello se empleará pintura de dos componentes y micro esferas en la proporción indicada en el presupuesto y los planos de planta y detalle de señalización.

Para concluir las obras se procederá a la creación de dos pequeñas zonas verdes y una zona de juegos de mayores aledañas al paseo del río: las zonas verdes estarán delimitadas por bordillo bicapa y contarán con un capa de césped sobre tierra vegetal; la zona de juegos de mayores se asentará sobre una solera de hormigón ligeramente armado sobre la que se colocará un pavimento de adoquín REJUNTEADO tipo KLINKER, 3 papeleras de acero inoxidable, 6 bancos y 6 uds de juegos gerontológicos.

Las obras concluirán con la entrega de los planos finales de las instalaciones por parte del contratista a la D.O, los justificantes de entrega de residuos a gestor autorizado y la firma del acta de recepción.



6.- PLAZO DE EJECUCIÓN Y GARANTÍA

Para la ejecución de las obras comprendidas en este proyecto, se estima que será necesario un plazo de ejecución de 30 días.

Dado que las obras definidas en el presente proyecto incluyen la ejecución de un vaso de baño que cuenta con un sistema de impermeabilización cuya estanqueidad es fundamental para el desarrollo de la actividad y ante el riesgo medioambiental y el daño económico que supondría la existencia de fugas, se estima que el periodo de garantía debe ser de 1 año.

Durante este periodo todos los trabajos de preparación y conservación, serán a cargo del contratista sin abono alguno por esta unidad.



7.- DOCUMENTOS DE QUE CONSTA ESTE PROYECTO

Documento nº 1: Memoria

Anejo nº 1: Estudio de Seguridad y Salud.

Anejo nº 2: Estado Actual: Reportaje fotográfico.

Anejo nº 3: Cuadros de Precios auxiliares y descompuestos

Anejo nº 4: Planificación de las Obras.

Anejo nº 5: Estudio Previo de Gestión de Residuos.

Anejo nº 6: Cálculos fotométricos , de demanda y comprobación caída de tensión.

Anejo nº 7: Equipo Redactor.



Documento nº 2: Planos

Plano nº 1: Situación y Zona de Actuación.

Plano nº 2: Estado Actual. Levantamiento topográfico.

Plano nº 3: Planta de Actuación: Parcela de Aparcamiento.

Plano nº4: Planta de Actuación: Recogida de pluviales, aglomerados y otras zonas.

Plano nº 5.1: Definición geométrica y ordenación viaria: Aparcamiento.

Plano nº 5.2: Ordenación viaria: Calles adyacentes.

Plano nº 5.3: Ordenación viaria: Calles adyacentes.

Plano nº 6: Alumbrado.

Plano nº 7: Zona de Juegos de Mayores y Zona verde.

Plano nº 8: Detalles Rotonda.

Plano nº 9: Sección Terreno, Sumideros y cerramientos.

Plano nº 10: Instalación de Alumbrado.



Documento nº 3: Pliego de Condiciones.



Documento nº 4: Presupuesto

Mediciones

Cuadro de Precios nº 1

Cuadro de Precios nº 2

Presupuesto

Resumen del Presupuesto



8.- JUSTIFICACIÓN DE PRECIOS

La mano de obra está de acuerdo al Convenio vigente en Asturias para el presente año. Los materiales se justifican de acuerdo con los precios habituales en este tipo de obras y para los volúmenes que se manejan en esta zona. La maquinaria se justifica en base a las indicaciones y rendimientos aceptados por el SEOPAN.

De la aplicación de las mediciones a los precios indicados en el cuadro de precios / Mediciones, se obtiene el presupuesto de ejecución material que asciende a CIENTO SESENTA Y SIETE MIL NOVECIENTOS OCHENTA Y SEIS EUROS  (167.986,57€) CON CINCUENTA CÉNTIMOS.

Aplicando a éste el 13 % en concepto de gastos generales y el 6% en el de beneficio industrial, se obtiene al base imponible, a la que se le aplica el 21% en concepto de Impuesto del Valor Añadido (IVA), con lo que el Presupuesto de Ejecución por Contrata se eleva a DOSCIENTOS CUARENTA Y UNO MIL OCHOCIENTOS OCHENTA Y TRES (241.883,85 €) EUROS CON OCHENTA Y CINCO CÉNTIMOS.

De acuerdo a la Ley de Contratos el precio de licitación de las obras sin IVA  será de CIENTO NOVENTA Y NUEVE MIL NOVECIENTOS TRES EUROS (199.903,68 €) CON SESENTA Y OCHO CÉNTIMOS.



10.- REVISIÓN DE PRECIOS

Al ser la duración de las obras que componen este proyecto, menor de UN (1) AÑO, no le corresponde de acuerdo con la Ley, la revisión de los precios que incluidos en el mismo.



11.- EXPROPIACIONES Y SERVICIOS AFECTADOS

Las obras se realizan dentro de propiedades de titularidad municipal y de SOGEPSA, al amparo de un convenio especifico, por lo que no se precisan expropiaciones para la ejecución de las mismas.



12.- CLASIFICACIÓN DEL CONTRATISTA

Al no ser el presupuesto de la obra superior a QUINIENTOS MIL EUROS (500.000 €) se propone que no le sea exigida a las empresas constructoras que deseen realizar las obras definidas en este documento ningún tipo de clasificación.



13.- SEGURIDAD Y SALUD

En cumplimiento con la legislación vigente, este proyecto cuenta en su anexo número 1 con un estudio de seguridad y salud que en su día habrá de servir para el desarrollo del correspondiente plan.



14.- ESTUDIO GEOLÓGICO

Para la ejecución de esta obra no se precisa realizar ningún estudio de las características geológicas ni geotécnicas de la zona de obras, ya que éstas se realizan en su totalidad sobre un área a cielo abierto, con pendientes inferiores al 5% y sin afectar a ninguna edificación ni directa ni indirectamente.



15.- CUMPLIMIENTO DEL REAL DECRETO LEGISLATIVO 1098/01, DE 12 DE OCTUBRE. REGLAMENTO GENERAL DE LA LEY DE CONTRATOS

Los diferentes documentos que integran el presente proyecto, constituyen un todo homogéneo que define la obra, de tal forma que los trabajos correspondientes pueden ser dirigidos por otro técnico distinto del autor del proyecto, según se exige en el art. 125 de este decreto.

Al ser éste un proyecto de construcción y ateniéndose a al vigente texto refundido de la ley de contratos del sector publico, consta de la siguiente documentación: memoria, planos, pliego de prescripciones técnicas particulares, presupuesto y programa de desarrollo de los trabajos y estudio de seguridad y salud, según lo previsto en los artículos 126,127,128…..134 del reglamento.

En cumplimiento con lo dispuesto en el último párrafo del citado art. 127, se manifiesta que el presente proyecto comprende una obra completa, en el sentido exigido en el art.  125, ya que las obras definidas comprenden todos y cada uno de los elementos que son precisos para la utilización de la obra, siendo susceptible de ser entregada al uso general público o servicio correspondiente, sin perjuicio de posteriores ampliaciones de que pueda ser objeto posteriormente.



16.- CONCLUSIONES

Con todo lo expresado en la presente memoria, y en el resto de los documentos que integran el proyecto, se consideran suficientemente estudiadas y justificadas las soluciones adoptadas y que cumple la normativa vigente al respecto, para poder ser ejecutadas bajo la dirección de los técnicos municipales, por lo que se eleva éste a la aprobación de la Corporación Municipal.
